圧倒的な生産体制

最新鋭5軸マシニングセンタ

5-axis machining center

5軸マシニングセンタ

高速・高精度加工で知られるハームレ社やDMG MORIをはじめ、
高性能同時5軸MCをサイズ別に多数配備

友栄精密では、高性能同時5軸MCを、850mmテーブルから300mmテーブルまで大・中・小、サイズ別に複数台導入。加工品のサイズや形状、要求公差に合わせて最適なマシンを選択して製造しています。また、受注が重なった場合でも、並行稼働によりスピーディーに加工できる体制を整備しています。

DMG MORI DMU80FD duoBLOCK

独自のduoBLOCK構造を採用した5軸制御マシニングセンタ。ボールねじ駆動部などに冷却機構を装備し、熱変位を抑止しています。最高回転速度800 min-1、テーブルサイズφ800 mm。ダイレクトドライブによるFDテーブル搭載により、ミーリングと旋削による複合加工が可能です。

  • テーブルサイズ:φ800
  • 加工エリアX/Y/Z:800/1050/850
  • 主軸回転数:20,000rpm
  • 工具本数:183本
  • センタスルー吐出量:8MPa
【特長】
旋削機能付

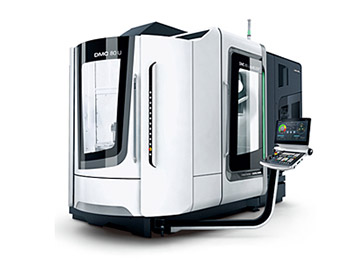

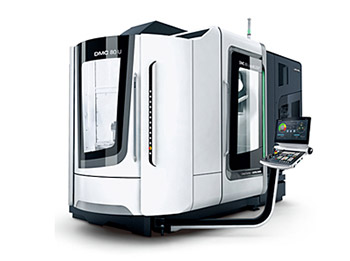

DMG MORI DMC80U duoBLOCK

2つの頑丈な鋳鉄ブロックとX軸の3つの案内面、3点支持構造を採用。マシンの安定性が向上し、業界最高クラスの剛性と連続加工を可能にしています。また、加工速度が従来製品と比べ約20%向上、800x1050x800mmの移動量で、高速加工を実現しています。2台配備。

  • 加工エリアX/Y/Z:800/1050/850
  • 主軸回転数:20,000rpm
  • 工具本数:183本
  • センタスルー吐出量:8MPa
【特長】
2パレットチェンジャー

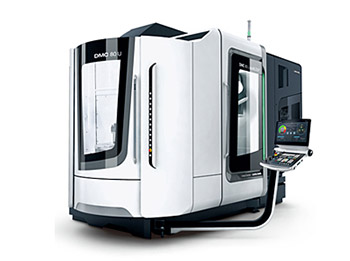

DMG MORI DMC60U duoBLOCK

頑丈な2つの鋳鉄ブロックとX軸の3つの案内面、3点支持構造を採用。マシンの安定性向上により、業界最高クラスの剛性と連続加工を可能にしています。また、従来製品と比べ加工速度が約20%向上、600x700x600mmの移動量で高速加工を実現しています。

  • テーブルサイズ:φ630×850
  • 加工エリアX/Y/Z:600/700/600
  • 主軸回転数:24,000rpm
  • 工具本数:183本
  • センタスルー吐出量:8MPa
【特長】
2パレットチェンジャー

DMG MORI DMU85 monoBLOCK

同時5軸加工機として最大級の850mmテーブルを採用。回転傾斜テーブルではo1040 mm×高さ590mm・最大1500kgのワークを加工可能。固定テーブルの場合は1200×1040×650mm・最大4000 kgのワークまで対応しています。これにより、あらゆる業種の量産加工に対応しています。

  • 加工エリアX/Y/Z:935/850/650
  • 主軸回転数:18,000rpm
  • 工具本数:90本
  • センタスルー吐出量:4MPa

DMG MORI DMU80eVo liner

800mm丸テーブル採用で、X軸とY軸にリニア駆動を装備。高速早送りは最大80m/minで、高速かつ高精度な加工が可能。また、改良型門型構造の採用により、高い剛性と精度を発揮しています。さらに、横からのアクセス性向上により作業領域が拡大、複雑形状の加工を実現しています。

  • 加工エリアX/Y/Z:800/650/550
  • 主軸回転数:24,000min-1
  • 工具本数:120本
  • センタスルー吐出量:8MPa
【特長】
X/Y軸リニアドライブ

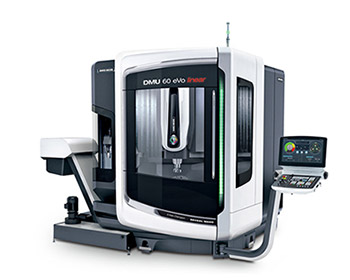

DMG MORI DMU60eVo liner

DMU 60eVo liner

NC自動旋回テーブルを搭載。最適化された門形構造により高い剛性を実現、長期間にわたって安定した加工が可能です。テーブルの最大積載質量が400kgで、医療部品や、自動車、航空機などさまざまな業種の中型ワークに威力を発揮します。

  • テーブルサイズ:φ600×500
  • 加工エリアX/Y/Z:600/500/500
  • 主軸回転数:24,000min-1
  • 工具本数:120本
  • センタスルー吐出量:8MPa
【特長】
X/Y軸リニアドライブ

DMG MORI DMU40eVo liner

中型製品の加工に適した400mm丸テーブルの同時5軸加工機。X軸とY軸にリニアドライブを装備し、早送り速度80 m/minの高速度加工を実現。また、頑強な門型構造と強化型回転傾斜テーブルにより、250kgまでの大型製品の加工にも対応しています。2台配備。

  • 加工エリアX/Y/Z:400/400/375
  • 主軸回転数:24,000rpm
  • 工具本数:60本
  • センタスルー吐出量:8MPa
【特長】
X/Y軸リニアドライブ

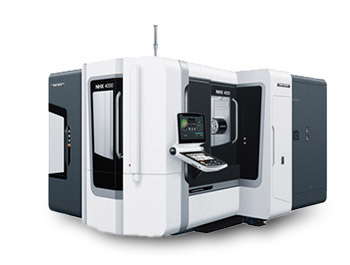

DMG MORI NHX4000

自動車産業をはじめ、多様な分野での高効率連続加工や量産加工に適した、横形マシニングセンタのスタンダード機。最新の主軸speedMASTERを搭載、肉厚で高剛性なベッドの採用により、高速かつ安定した高精度加工を実現します。2台配備。

  • 加工エリアX/Y/Z:560/560/660
  • 主軸回転数:20,000rpm
  • 工具本数:240本
  • センタスルー吐出量:8MPa
【特長】
ロボット装着

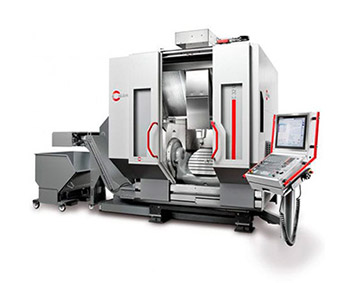

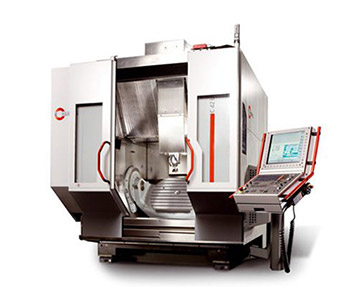

HERMLE C42UP

さらに高速、高加速度化に対応するため、Y軸センターレールをデュアル化。従来のトライアングルコンセプトを生かしてボールねじ周辺の剛性をアップ、高速切削時にもスムーズな動きを実現しています。

  • テーブルサイズ:□630
  • 加工エリアX/Y/Z:800/800/550
  • 主軸回転数:18,000rpm
  • 工具本数:234本
  • センタスルー吐出量:8MPa
【特長】
3パレットチェンジャー

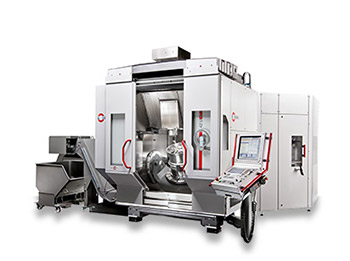

HERMLE C42MT

HERMLE C42MT は、HERMLE C42/5軸加工に旋削機能をブラスした高性能複合加工機です。

  • テーブルサイズ:φ750
  • 加工エリアX/Y/Z:800/800/550
  • 主軸回転数:18,000rpm
  • 工具本数:240本
  • センタスルー吐出量:8MPa
【特長】
3パレットチェンジャー
旋削機能付

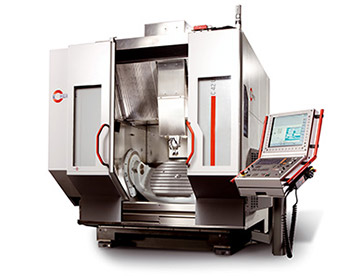

HERMLE C42U

人造石による一体型フレームを採用。左右対称構造により、剛性・耐震性に優れ温度変化にも強く、高精度加工が可能です。インペラ等の流体機械を極限まで薄く滑らかな曲線で切削が可能、難切削材でも高速かつ高精度加工を実現しています。

  • テーブルサイズ:φ800×630
  • 加工エリアX/Y/Z:800/800/550
  • 主軸回転数:18,000rpm
  • 工具本数:42本
  • センタスルー吐出量:8MPa

HERMLE C32U

C42と同様に、人造石による一体型フレームを採用。左右対称構造により、剛性・耐震性に優れ温度変化にも強く、高精度加工が可能です。インペラ等の流体機械を極限まで薄く滑らかな曲線で切削が可能、難切削材でも高速かつ高精度加工を実現しています。

  • テーブルサイズ:φ650×540
  • 加工エリアX/Y/Z:650/650/500
  • 主軸回転数:18,000rpm
  • 工具本数:36本
  • センタスルー吐出量:8MPa

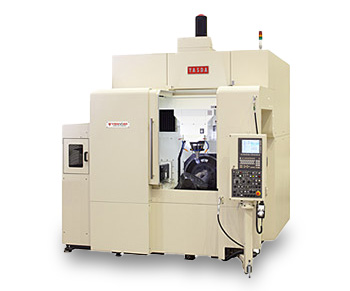

安田工業 YBM Vi40

業界最高クラスの精度を誇る立型同時5軸加工機。剛性の高い門型構造と、全回転域が高精度加工領域のプリロード自己調整型スピンドルを採用し、高精度・高面品位の加工を実現しています。また、機体温度制御システム搭載により、長時間にわたる加工でも急激な熱変形の制御が可能です。

  • 加工エリアX/Y/Z:500/500/350
  • 主軸回転数:24,000rpm
  • 工具本数:60本
  • センタスルー吐出量:6PMa
【特長】
X/Y/Z/B/C軸光学スケールフィードバック
機体温度制御装置
